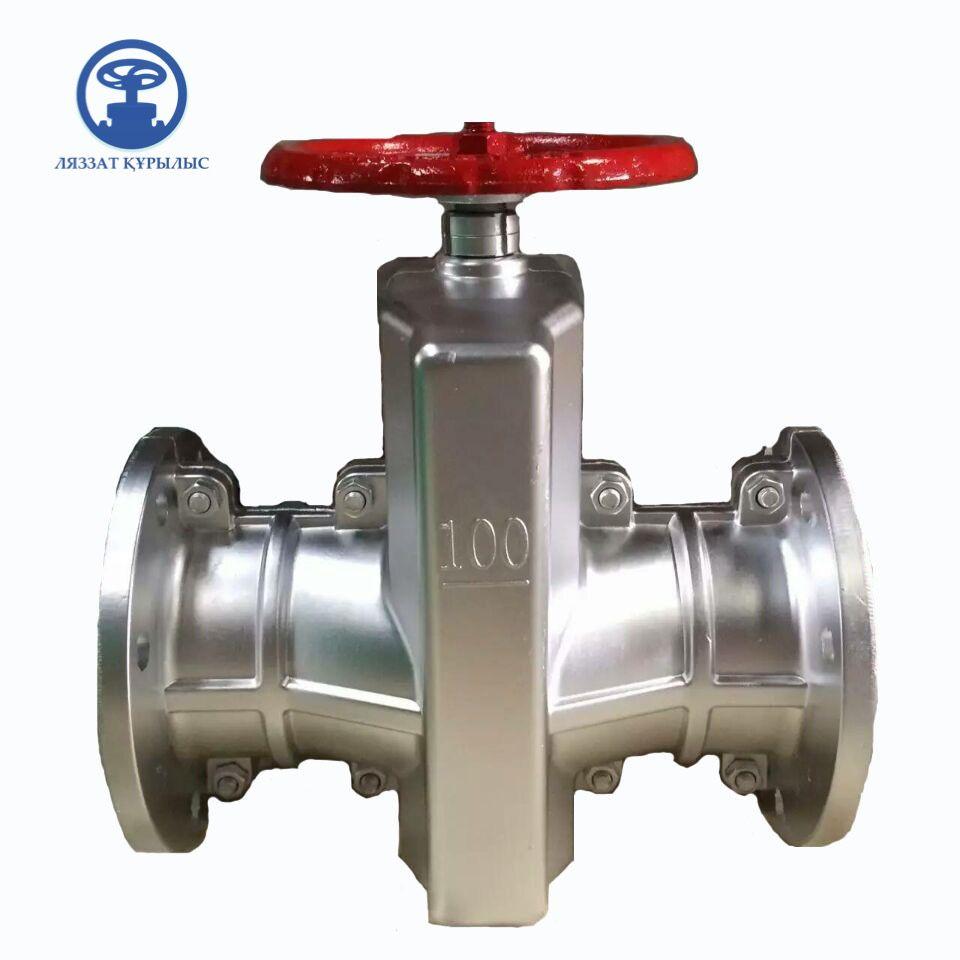

Задвижка шланговая 33а17р (П 98036) DN 100 мм PN 6 кгс/см2

Задвижка шланговая 33а17р (П 98036) DN 100 мм PN 6 кгс/см2
  • В наличии

198 016 ₸

+7 (705) 783-00-66
Ляззат
  • +7 (775) 112-47-43
    Менеджер
возврат товара в течение 14 дней по договоренности
Задвижка шланговая 33а17р (П 98036) DN 100 мм PN 6 кгс/см2Задвижка шланговая 33а17р (П 98036) DN 100 мм PN 6 кгс/см2
198 016 ₸
В наличии
+7 (705) 783-00-66
Ляззат
  • +7 (775) 112-47-43
    Менеджер
Описание
Характеристики
Информация для заказа

Задвижка шланговая 33а17р (П 98036)

DN 50-200 мм PN 6 кгс/см2

Задвижка шланговая 33а17р (П 98036)Принцип работы шланговой задвижки 33а17р (П 98036) Ду50-200 Ру6: при закрытии происходит пережим патрубка из эластомера, перекрывая проходное сечение задвижки.
Присоединение к трубопроводу – фланцевое по ГОСТ 12815-80 (на PN 10 кгс/см2).
Рабочая среда – жидкие среды для систем водоснабжения и канализации, неагрессивные и агрессивные, пульпообразные, жидкие и вязкие среды, минеральные масла и нефтепродукты.
Направление подачи среды – любое.
Герметичность затвора – по классу "А" ГОСТ 9544-93.
Коэффициент сопротивления для DN 50, 80, 100, 125 – 0,6; для DN 150, 200 – 0,4.
Рабочее положение задвижки – любое.
Материал корпуса – алюминий.
Срок службы – не менее 30 лет.
Техническое обслуживание в течение всего срока эксплуатации заключается только в замене патрубка.
Имеется модификация с принудительным открытием патрубка (рис.1), применяемая при давлении PN до 2 кгс/см2.
Изготовление и поставка по ТУ 26-07-381-86.

Габаритные и присоединительные размеры

33а17р (П 98036)

Задвижка шланговая 33а17р (П 98036)


Обозначение Таблица-
фигура
Размеры, мм n Масса,
кг
L H h h1 D D1 B d
П 98036-050 33а17р Ду50 230 234 82 25 160 125 180 160 18 4 8
П 98036-080 33а17р Ду80 310 309 110 40 195 160 224 200 13
П 98036-100 33а17р Ду100 350 428 143 60 215 180 310 280 8 25,5
П 98036-125 33а17р Ду125 400 430 150 60 245 210 336 280 28,5
П 98036-150 33а17р Ду150 480 530 200 100 280 240 400 450 23 51,5
П 98036-200 33а17р Ду200 600 530 204 92 335 295 484 450 69
Основные
Страна производительРоссия
Запорный органШланговый
Вид затвораУпругий
Тип присоединенияФланцевое
Максимальное рабочее давление6 бар
Класс герметичностиА
Материал корпусаАлюминий
