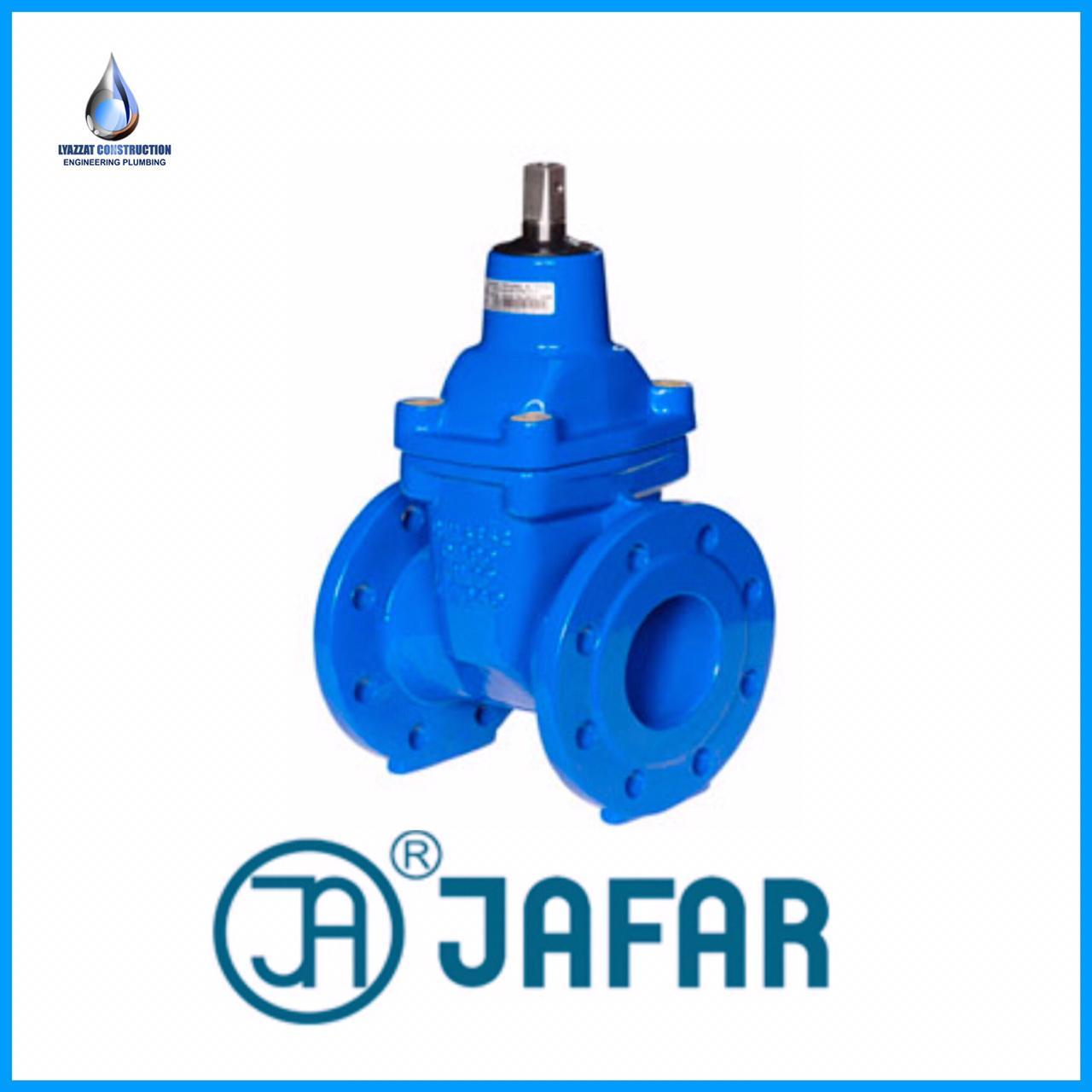

Задвижка с обрезиненным клином фланцевая JAFAR DN 300 c выдвижным шпинделем

Описание

Конструкция:

• о-образное кольцо стержня "сухая резьба"
• подшипниковый стержень с накатанной резьбой
• клин вулканизированный на всей поверхности с заменой накруткой.

Технические данные:

• Длина застройки DIN3202, F4-2111, F5-2002
• Фланцевые соединительные концы 1,6 МПа DIN2501
• (1.0 МПа - DIN2532)*
• Номинальное давление 1,6 МПа (1,0 МПа)*
• Рабочая температура 70 град. С (120 град. С)*

Материалы:

• Корпус, крышка, клин
• Серый чугун Gg25 DIN1691
• Магниевый чугун GGG40 DIN1693
• Шпиндель-сталь DIN1.4021
• Клин - гуммированный EPDM (NBR)*
• Болты - оцинкованные
• Окраска-эпоксидная толщиной слоя 200 м (300 м)*
• RAL 5005 (другой цвет)*

Применение:

• Водопровод 1,6 МПа (1,0 МПа)* 70 град. С (120 град. С)*
• Для питьевой воды (EPDM) (ph=4-8)
• Гигиенический аттестат PZL №HK/W/0040/01/2001

Монтаж:

В горизонтальном или вертикальном положениях.

*-по заказу
