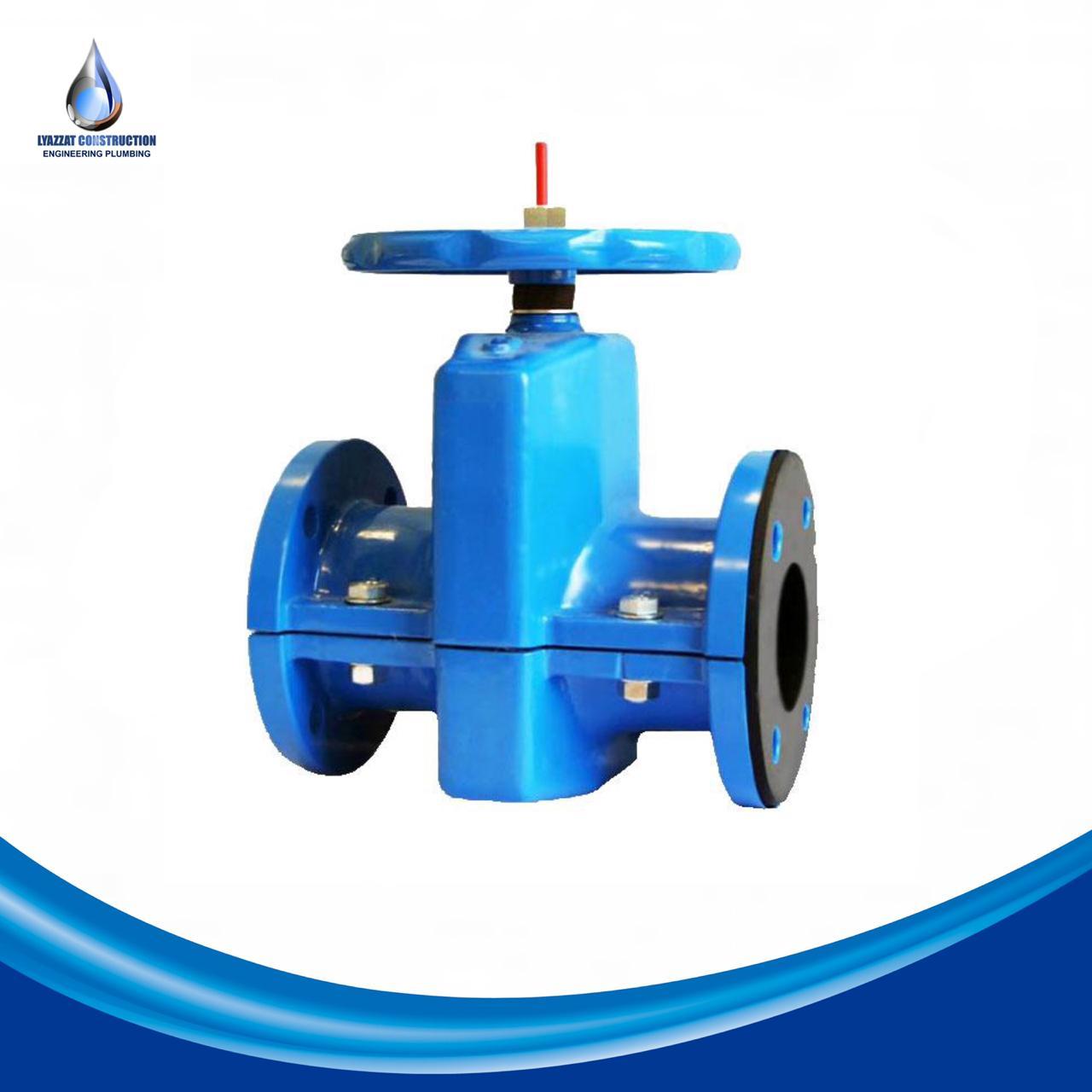

Задвижка шланговая 33а17р (П 98036)
DN 50-200 мм PN 6 кгс/см2
Принцип работы шланговой задвижки 33а17р (П 98036) Ду50-200 Ру6: при закрытии происходит пережим патрубка из эластомера, перекрывая проходное сечение задвижки.
Присоединение к трубопроводу – фланцевое по ГОСТ 12815-80 (на PN 10 кгс/см2).
Рабочая среда – жидкие среды для систем водоснабжения и канализации, неагрессивные и агрессивные, пульпообразные, жидкие и вязкие среды, минеральные масла и нефтепродукты.
Направление подачи среды – любое.
Герметичность затвора – по классу "А" ГОСТ 9544-93.
Коэффициент сопротивления для DN 50, 80, 100, 125 – 0,6; для DN 150, 200 – 0,4.
Рабочее положение задвижки – любое.
Материал корпуса – алюминий.
Срок службы – не менее 30 лет.
Техническое обслуживание в течение всего срока эксплуатации заключается только в замене патрубка.
Имеется модификация с принудительным открытием патрубка (рис.1), применяемая при давлении PN до 2 кгс/см2.
Изготовление и поставка по ТУ 26-07-381-86.
Габаритные и присоединительные размеры
33а17р (П 98036)
| Обозначение | Таблица- фигура |
Размеры, мм | n | Масса, кг |
||||||||
| L | H | h | h1 | D | D1 | B | Dм | d | ||||
| П 98036-050 | 33а17р Ду50 | 230 | 234 | 82 | 25 | 160 | 125 | 180 | 160 | 18 | 4 | 8 |
| П 98036-080 | 33а17р Ду80 | 310 | 309 | 110 | 40 | 195 | 160 | 224 | 200 | 13 | ||
| П 98036-100 | 33а17р Ду100 | 350 | 428 | 143 | 60 | 215 | 180 | 310 | 280 | 8 | 25,5 | |
| П 98036-125 | 33а17р Ду125 | 400 | 430 | 150 | 60 | 245 | 210 | 336 | 280 | 28,5 | ||
| П 98036-150 | 33а17р Ду150 | 480 | 530 | 200 | 100 | 280 | 240 | 400 | 450 | 23 | 51,5 | |
| П 98036-200 | 33а17р Ду200 | 600 | 530 | 204 | 92 | 335 | 295 | 484 | 450 | 69 | ||
| Основные | |
|---|---|
| Страна производитель | Россия |
| Запорный орган | Шланговый |
| Тип присоединения | Фланцевое |
| Цвет | Серый |
| Ручной привод | Маховик |
