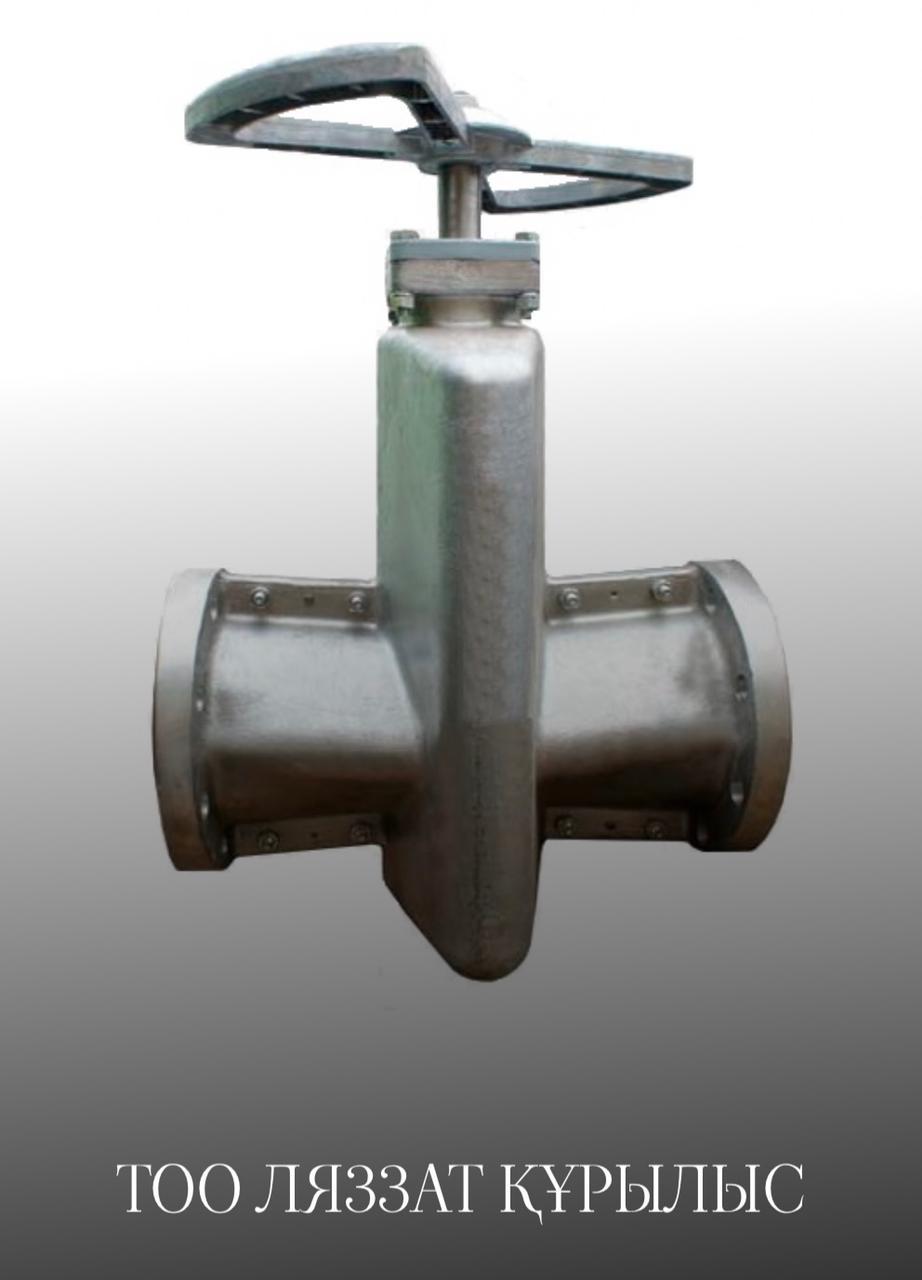

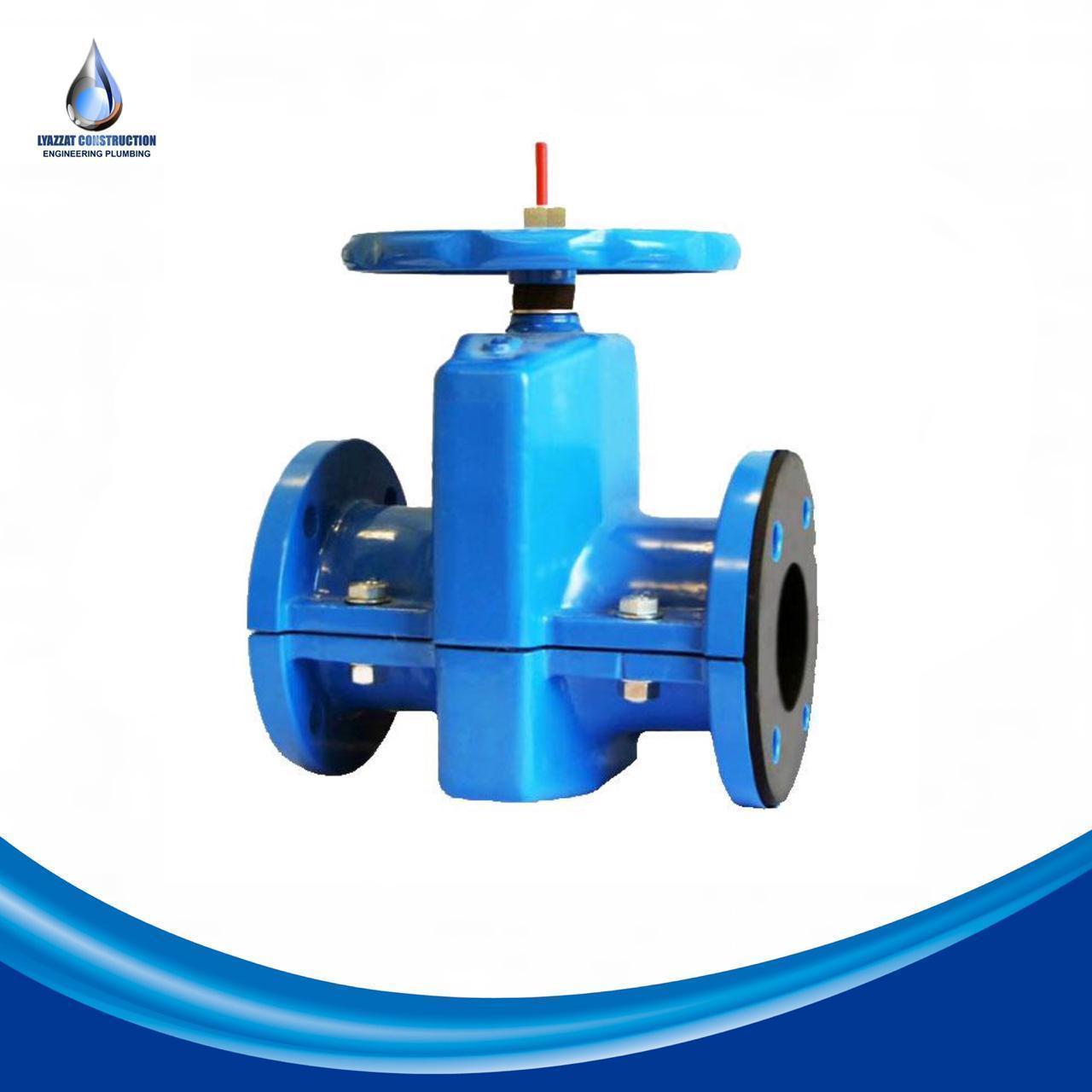

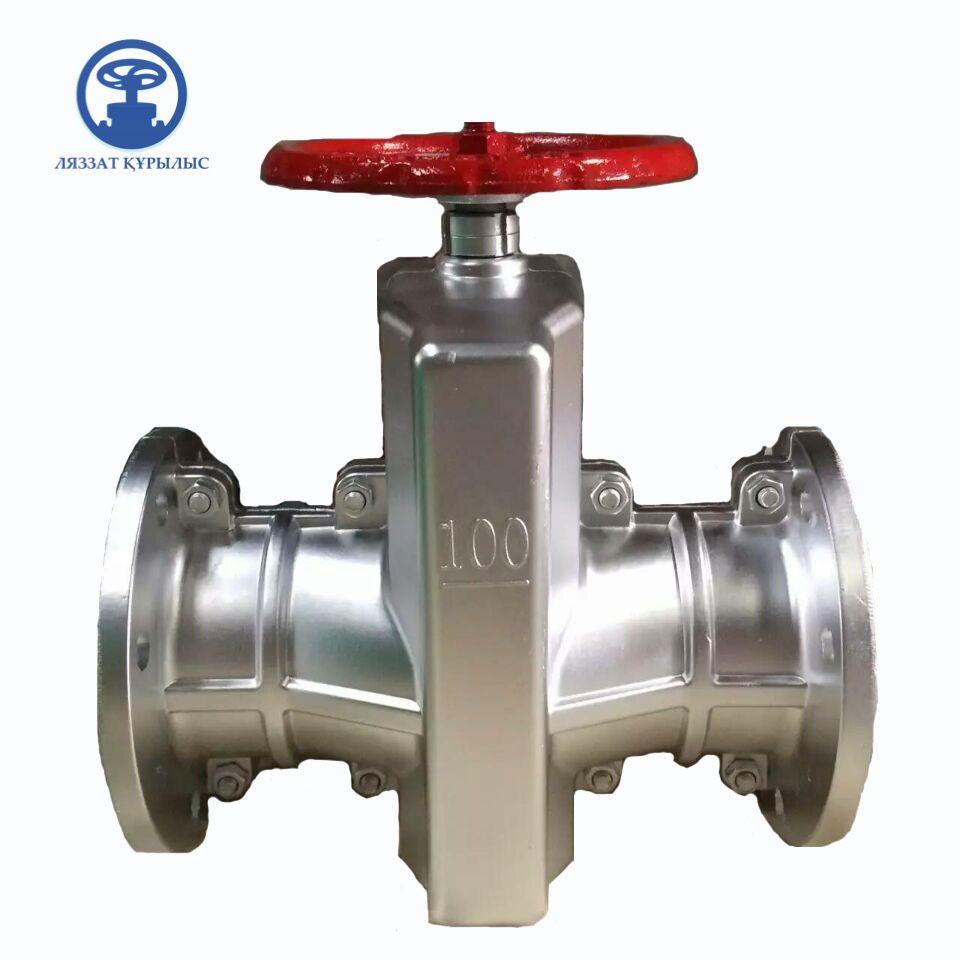

Задвижка шланговая 33а17р (П 98036) DN 100 мм PN 6 кгс/см2

Задвижка шланговая 33а17р (П 98036) DN 100 мм PN 6 кгс/см2
  • В наличии

198 016 ₸

+7 (705) 783-00-66
Ляззат
  • +7 (775) 112-47-43
    Менеджер
возврат товара в течение 14 дней по договоренности
Задвижка шланговая 33а17р (П 98036) DN 100 мм PN 6 кгс/см2Задвижка шланговая 33а17р (П 98036) DN 100 мм PN 6 кгс/см2
198 016 ₸
В наличии
+7 (705) 783-00-66
Ляззат
  • +7 (775) 112-47-43
    Менеджер
Описание
Характеристики
Информация для заказа

Задвижка шланговая 33а17р (П 98036)

DN 50-200 мм PN 6 кгс/см2

Задвижка шланговая 33а17р (П 98036)Принцип работы шланговой задвижки 33а17р (П 98036) Ду50-200 Ру6: при закрытии происходит пережим патрубка из эластомера, перекрывая проходное сечение задвижки.
Присоединение к трубопроводу – фланцевое по ГОСТ 12815-80 (на PN 10 кгс/см2).
Рабочая среда – жидкие среды для систем водоснабжения и канализации, неагрессивные и агрессивные, пульпообразные, жидкие и вязкие среды, минеральные масла и нефтепродукты.
Направление подачи среды – любое.
Герметичность затвора – по классу "А" ГОСТ 9544-93.
Коэффициент сопротивления для DN 50, 80, 100, 125 – 0,6; для DN 150, 200 – 0,4.
Рабочее положение задвижки – любое.
Материал корпуса – алюминий.
Срок службы – не менее 30 лет.
Техническое обслуживание в течение всего срока эксплуатации заключается только в замене патрубка.
Имеется модификация с принудительным открытием патрубка (рис.1), применяемая при давлении PN до 2 кгс/см2.
Изготовление и поставка по ТУ 26-07-381-86.

Габаритные и присоединительные размеры

33а17р (П 98036)

Задвижка шланговая 33а17р (П 98036)


Обозначение Таблица-
фигура
Размеры, мм n Масса,
кг
L H h h1 D D1 B d
П 98036-050 33а17р Ду50 230 234 82 25 160 125 180 160 18 4 8
П 98036-080 33а17р Ду80 310 309 110 40 195 160 224 200 13
П 98036-100 33а17р Ду100 350 428 143 60 215 180 310 280 8 25,5
П 98036-125 33а17р Ду125 400 430 150 60 245 210 336 280 28,5
П 98036-150 33а17р Ду150 480 530 200 100 280 240 400 450 23 51,5
П 98036-200 33а17р Ду200 600 530 204 92 335 295 484 450 69
Основные
Страна производительРоссия
Запорный органШланговый
Вид затвораУпругий
Тип присоединенияФланцевое
Минимальное рабочее давление0 бар
Максимальное рабочее давление6 бар
Класс герметичностиА
Материал корпусаАлюминий
