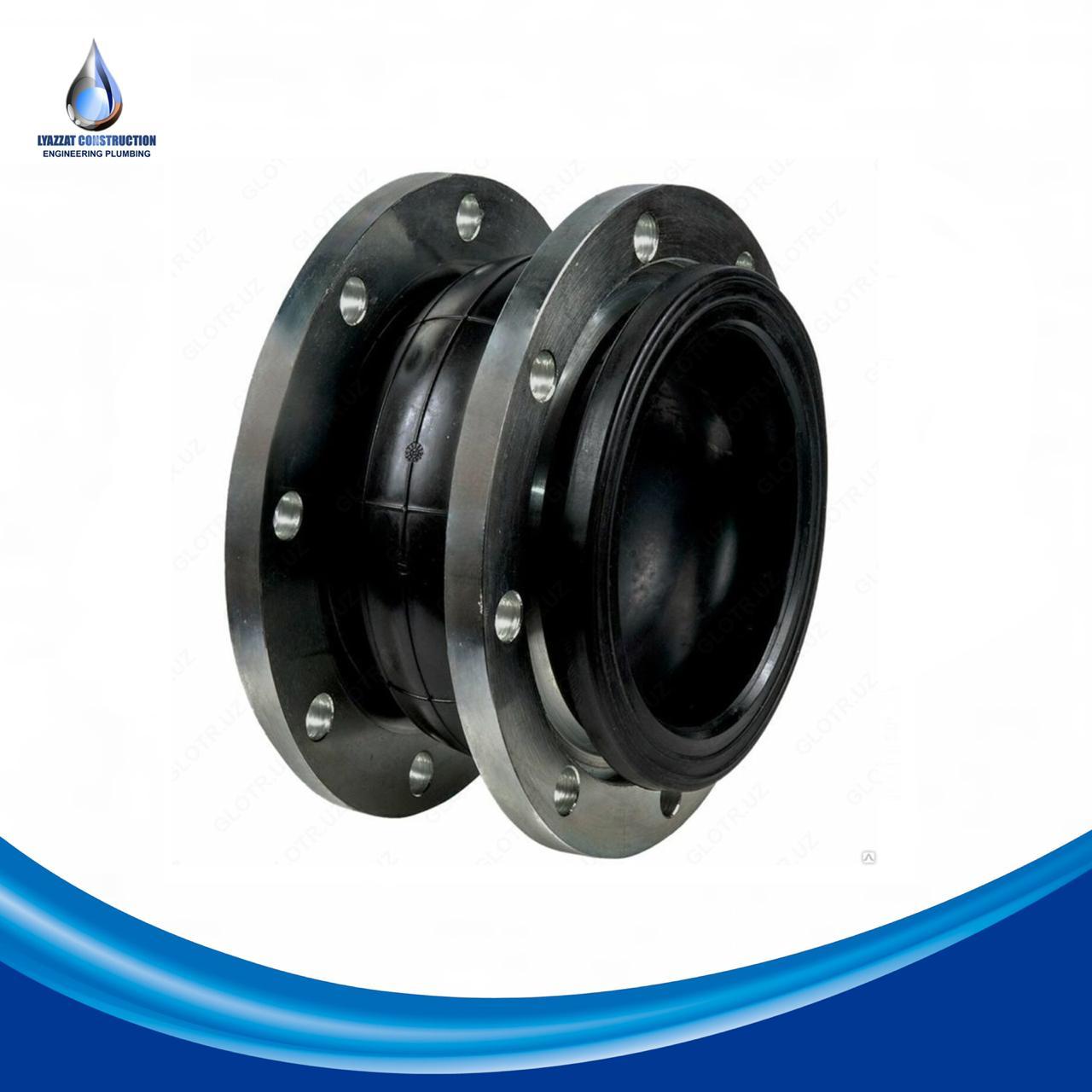

Виброкомпенсатор DN125 PN16

Технические характеристики

Рабочая среда: от -10 до 105 °С.

Рабочее давление: 8–10 бар. Для некоторых моделей допускается кратковременное избыточное давление холодной воды до 1,5 МПа.

Требования к монтажу

• Виброкомпенсатор можно устанавливать в любом положении. Места монтажа необходимо выбирать с учетом условий эксплуатации системы трубопроводов (пространства расположения, значений амплитуда перемещений и т. д.) и максимальных деформаций компенсаторов.

• При проведении монтажных работ не допускается закручивание, сжатие, изгиб либо растяжение гибкого элемента. Предварительное сжатие не должно составлять более 5 мм.

• Во время монтажа под трубопровод должны быть установлены опоры в непосредственной близости от компенсатора. Максимально расстояние между опорами и гибкой вставкой не должно превышать трех диаметров трубопровода.

• Перед тем как монтировать виброкомпенсатор, необходимо проверить, чтобы поверхности, контактирующие со стыком, были тщательно очищены и не имели острых кромок, которые могли бы повредить поверхность стыка.

• Прокладки между компенсатором и фланцами трубопровода ставить запрещается, также не допускается применение смазки, так как это может привести к вырыванию резиновой отбортовки компенсатора из соединения.

• Затяжку болтов следует выполнять крест-накрест. Болты фланцевых соединений необходимо устанавливать головками в сторону гибкого элемента для предотвращения повреждения компенсатора.

• При выполнении сварочных работ виброкомпенсатор должен быть демонтирован или надежно защищен от попадания на него брызг расплавленного металла.
