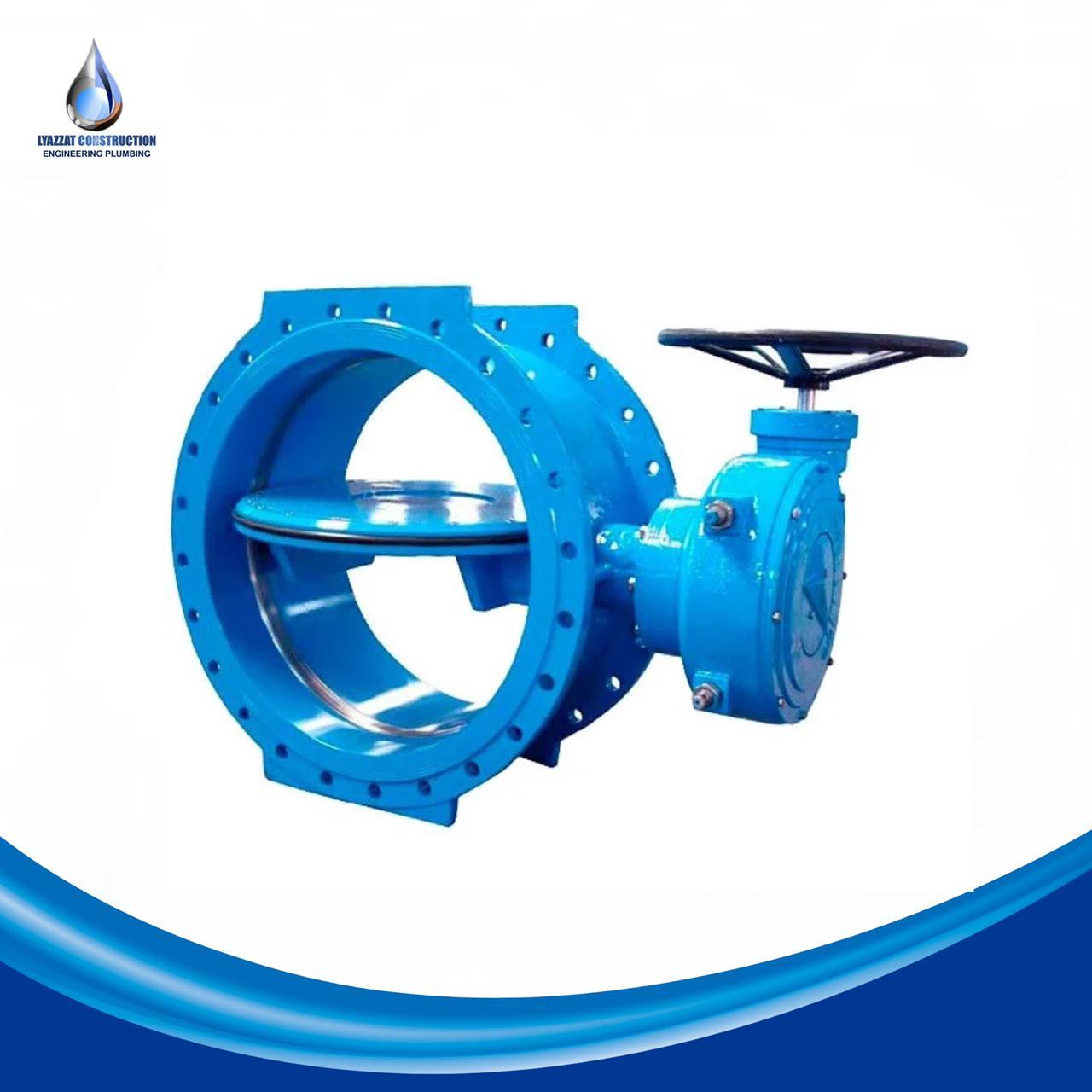

Затвор поворотный дисковый (фланцевый, чугун)
Затвор с эксцентриситетом является отличным решением для установки в качестве запорной и регулирующей трубопроводной арматуры в тяжелых условиях, где применение обычных затворов может быть недопустимо. Они могут выдерживать воздействия высоких температур, повышенное давление и воздействие агрессивных рабочих сред.
Благодаря конструкции таких затворов, а именно смещению оси вращения диска, практически полностью снижается трение в запорном узле, что обеспечивает значительную долговечность и надежность.
Корпус данной модели изготовлен из чугуна и покрыт эпоксидным полимерным составом, защищающим устройство от образования коррозии и продлевающим срок службы. Для седловых уплотнений применяются различные типы материалов, их выбор зависит от условий применения и агрессивности среды – используются EPDM, NBR, VITON и др. Замена уплотнения в случае износа может осуществляться без демонтажа самого затвора.
- малая масса и строительная длина;
- за счет конструкции таких затворов практически отсутствует трение в запорном узле, что значительно продлевает срок службы;
- обеспечение герметичности перекрытия движения среды в обоих направлениях, соответствующей классу А по ГОСТ Р 54808-2011;
- низкий крутящий момент и простота управления затвором.
Технические характеристики
Наименование параметров | Показатель |
Условный проход | 300* - 2000 мм |
Условное давление (кгс/см2) | 16 |
Управление | редуктор, электропривод |
Основное монтажное положение | Ось вращения - горизонтально. Направление движения рабочей среды указано на корпусе. |
Тип присоединения к трубопроводу | Фланцевое. Ответные фланцы: - фланцы воротниковые PN10 по ГОСТ 12821-80; - фланцы плоские PN10 по ГОСТ 12820-80. |
Класс герметичности | А по ГОСТ Р 54808-2011 При движении рабочей среды в направлении противоположном стрелке на корпусе герметичность класс А по ГОСТ 54808-2011 обеспечивается при давлении 30% от номинального |
Основные | |
---|---|
Производитель | Европа |
Страна производитель | Австралия |
Условный проход | 1200 мм |
Запорный орган | Параллельный |
Вид затвора | Двухдисковый |
Тип присоединения | Фланцевое |
Минимальная рабочая температура | 5 град. |
Максимальная рабочая температура | 16 град. |
Максимальное рабочее давление | 10 бар |
Способ монтажа | Горизонтальный/вертикальный |
Цвет | Синий |
Гарантийный срок | 12 мес |
Ручной привод | Ручка рычаг |
Дополнительные характеристики | |
Минимальная температура окружающей среды | 5 град. |
Максимальная температура окружающей среды | 16 град. |
- Цена: от 50 000 ₸
